24v開關電源結構

24V開關電源的核心結構包括以下模塊：

‌EMI濾波電路‌：由共模電感、X電容等組成，用于濾除電網干擾‌

‌整流與濾波‌：橋式整流將交流轉為310V直流，高壓電容平滑電壓‌

‌PFC校正‌（部分型號）：提升功率因數，減少諧波‌

‌開關變壓器‌：高頻變壓器實現電壓轉換，隔離型設計含初級/次級線圈‌

‌穩壓與保護‌：通過光耦反饋調節輸出電壓，具備過流、過壓保護。

24V開關電源典型設計

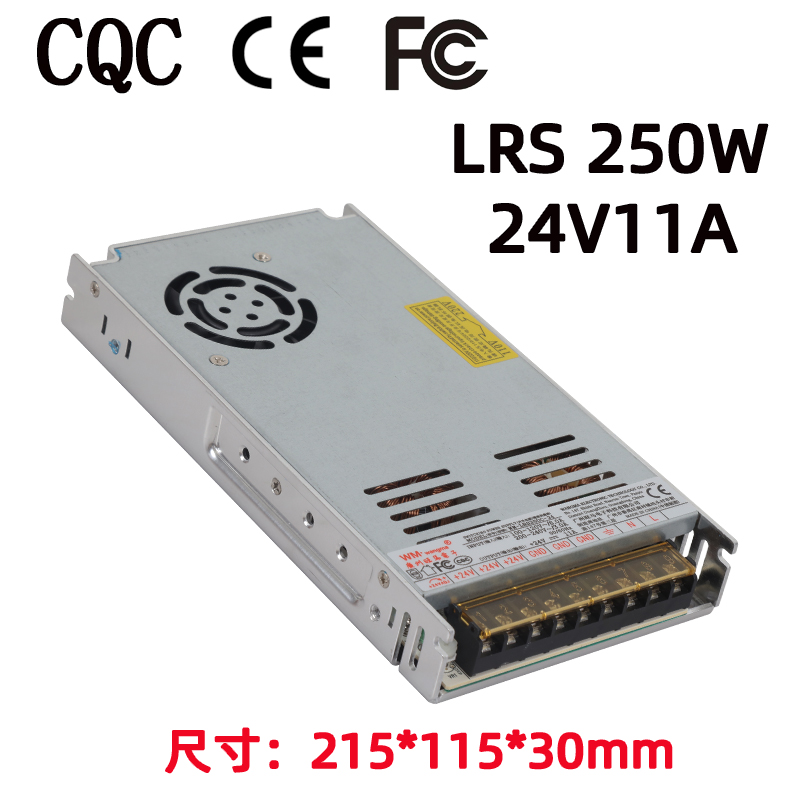

如旺馬電源LRS系列，采用散熱風扇、溫度傳感器及粗線徑電感，確保高可靠性‌，自激振蕩型號則通過三極管和電阻實現無芯片控制‌。

24V開關電源認證有哪些

中國認證

‌CCC認證‌：強制性安全認證，依據國標GB4943，測試溫度、安全距離等‌

‌CQC認證‌：自愿性安全認證，符合國家質量標準‌

國際認證

‌CE認證‌：歐盟強制認證，含EMC（EN55032）和LVD（EN62368）測試‌

‌UL認證‌：美國安全認證，全球認可度高。

‌AEC-Q100‌：車規級認證，如穩先微24V高邊開關通過測試。

其他認證

‌ROHS‌：限制有害物質，環保要求。

‌PSE認證‌：日本市場準入，分菱形和圓形標志‌
